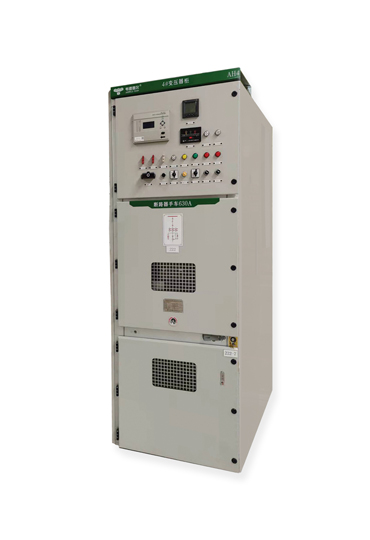

產品概述

KYN28A-12  鎧裝移開式交流金屬封閉開關設備用于三相交流  50HZ、12KV  電力系統，適用于發電廠、電力系統、石油、化工、企事業單位等的變電所、配電室，起到分配電能的作用，可以控制和保護發電機、變壓器、電動機、無功補償裝置等電力設備。

產品特點

由于開關柜的安裝調試和維護可在柜前正面進行，所以可以背靠背組成雙重排列或靠墻安裝。

★外殼與隔板

開關柜的外殼和隔板是用覆鋁鋅鋼板經過數控機床加工和折彎之后栓接而成，因此裝配好的開關柜能保證結構尺寸的統一性。覆鋁鋅鋼板具有很強的抗腐蝕與抗氧化作用，并且具有比同等級鋼

板高的機械強度。開關柜被隔板分成手車室、母線室、電纜室和繼電器儀表室，每一單元均獨立接地。

★手車

根據各自的功能作用可以分為隔離手車（簡稱  GL  車）、電壓互感器手車（簡稱  PT   車）、電流互感器手車（簡稱  CT  車）、下層電壓互感器手車（簡稱  XPT   車）、計量手車（簡稱   JL   車） 、隔離電壓互感器手車（簡稱 GL+PT 車）、熔斷器手車（簡稱 RDQ  車）、下層避雷器手車（簡稱XBLQ   車）、接地手車（簡稱   JD   車）及核相手車（簡稱   HX   車），配用專用推進機構，能實現工作、試驗位置的互換。且同類手車，有極高的互換性

★斷路器隔離室

斷路器隔離室內安裝了特定的軌道供手車移動。斷路器在試驗位置與工作位置之間移動時，隔離活門自動打開或關閉，保證工作人員不觸及帶電體。手車可在柜門關閉的情況下被操作，通過觀察窗可以看到手車在柜內所處位置。

★母線小室

主母線從一個開關柜引致另一個開關柜通過分支小母線和靜觸頭盒固定，在穿越鄰柜側板時用母線套管固定。母線全部采用熱縮絕緣管塑封。

★繼電器室

開關柜具有可靠的連鎖裝置，切實保障了操作人員及設備的安全；接地開關在分閘位置時，手車才能在試驗位置與工作位置之間移動； 只有斷路器手車可靠定位在試驗位置或工作位置時，方可操作；手車在工作位置時，二次插頭被鎖定不能拔出；

接地開關關合時，手車不能從試驗位置移至工作位置；接地開關僅在手車處于試驗位置時才能被操作；二次插頭與手車位置的連鎖：手車只有在試驗位置時，二次插頭才能插入或解除。手車處于工作位置時，由于機械連鎖作用，二次插頭被鎖定，不能解除。

★接地裝置

在電纜室內單獨設有 10mm×40mm 接地母線，此母線能貫穿相鄰各柜，與柜體良好接觸。
