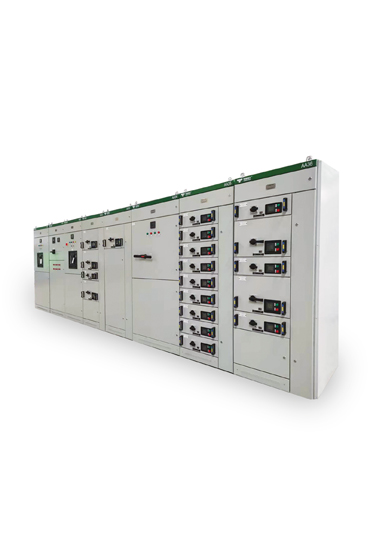

產品概述

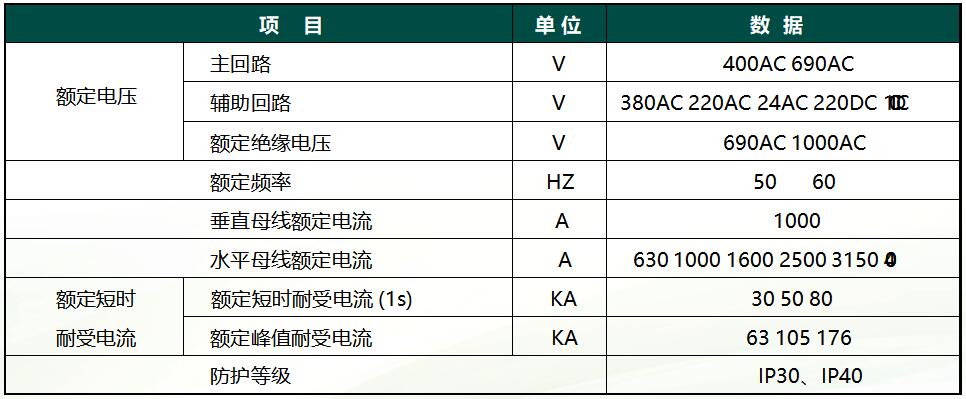

GCS 型低壓抽出式開關柜（以下簡稱裝置）是兩部聯合設計組根據行業主管部門、廣大電力用戶及設計單位的要求設計研制出的符合國情、具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關柜，裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所， 作為三相交流頻率為  50（60）HZ、額定工作電壓為  380（400）V，額定電流為  4000A   及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。

產品特點

1、裝置的主構架采用 8MF  型鋼，構架采用拼裝和部分焊接兩種結構形式。主構架上均有安裝模數孔 E=20mm。
2、裝置各功能室嚴格分開，其隔室主要分為功能單元室、母線室、電纜室，各單元的功能相對獨立。
3、抽屜層高的模數為 160 ㎜，分為 1/2  單元、1  單元、1.5  單元、2  單元、3  單元五個尺寸系列。單元回路額定電流 400A 及以下。
4、抽屜改變僅在高度尺寸上的變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。
5、饋線柜和電動機控制柜設有專用的電纜隔室，功能單元室與電纜室內電纜的連接通過轉接件或轉接銅排實現，既提高了電纜的使用可靠性，又極大地方便了用戶對電纜的安裝與維修。
6、電纜隔室有二個寬度尺寸（240   ㎜和    440    ㎜）可供選用，視電纜數量、截面和用戶對安裝維修方便和要求而定。
7、置的功能單元輔助接點對數一單元及以上的為 32 對，1/2 單元的為 20 對，能滿足自動化
用戶與計算機接口的需要。

8、考慮到干式變壓器使用的普通性安全性和油浸變壓器的經濟性，裝置既可以方便的與干式
變壓器組成一個組列，也可以與油浸變壓器低壓母線方便連接。
9、以抽屜為主體，同時具有抽出式和固定式，可以混合組合，任意選用。
10、裝置接三相五線制和三相四線制設計，設計部門和用戶可以方便地選用PE+N 或PEN 方式。
11、柜體的防護等級為 IP30、IP40，可以按用戶需要選用。
12、提高轉接件的熱容量，較大幅度的降低由于轉接件的溫升給接插件、電纜頭、間隔板帶來的附加溫升。
13、功能單元之間、隔室之間的分隔清晰、可靠，不因某一單元的故障而影響其他單元工作， 使故障局限在最小范圍。
14、母線平置式排列使裝置的動、熱穩定性好，能承受 80/176kA 短路電流的沖擊。
15、MCC  柜單柜的回路數量多到  22  回，充分考慮大單機容量發電，石化系統等行業自動化電動門（機）群的需要。
16、裝置與外部電纜的連接在帶電纜隔室中完成，電纜可以上下進出。零序電流互感器置于電纜隔室內，使安裝維修方便。
17、同一電源配電系統，可以通過限流電抗器匹配限制短路電流，穩定母線電壓在一定的數值， 還可部分降低對元器件短路強度的要求。
