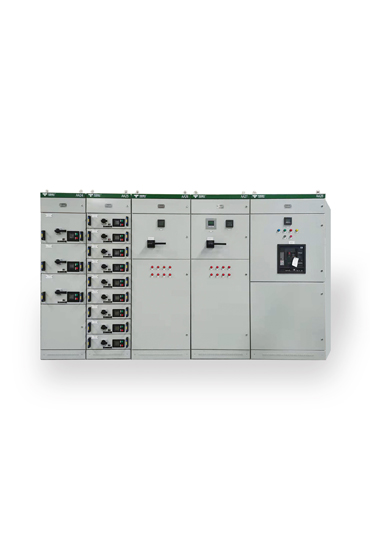

產品概述GCK 低壓抽出式成套開關設備適用于額定工作電壓660V 及以下, 交流三相四線、三相五線系統。被廣泛應用于發電廠，變電所，廠礦企業和高層建筑的動力配電中心 PC 和電動機控制中心MCC，作為交流 50-60Hz，額定電流為 4000A 及以下的發、供電系統中配電、電動機集中控制，無功補償使用的低壓成套配電裝置。
產品特點1、GCK 的基本柜架采用間隔模數孔為 25mm 的 C 型材骨架組合裝配而成。柜架的全部結構件都經過鍍鋅、噴塑處理，通過自攻螺釘緊固互相連接成基本柜架，再按需要加上門、擋板、隔板、抽屜、安裝支架以及母線和電氣組件等零件，組裝成一臺完整的控制中心柜。
2、柜體頂蓋為可拆卸式，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。
3、各隔室獨立分開，防止故障擴大；所有功 能單元均采用柜外旋轉式操作機構，并與門板設有 閉鎖裝置，確保操作安全可靠
4、受電柜、饋電柜均有上下進出線通道，滿 足工程需要
5、柜內所有零部件采用鍍鋅鈍化處理，接地 保護可靠，通用性強，標準化程度高
6、模數化抽屜組合，互換性強，縮短維修與 檢修時間。全部抽出部件有聯鎖裝置，操作可靠受 電主開關具有三段保護功能，避免越級跳閘
7、新增 1/2 抽屜單元大刀把機構及轉接單元附件
8、操作機構與抽屜進行機械連鎖，主開關在合閘位置時，抽屜不能抽出。
9、功能單元隔室采用金屬隔板隔開。抽屜單元采用旋轉式推進機構，具有三位置功能，操作簡單可靠。
10、功能單元背面具有主電路進出線插頭、輔助電路二次插頭及接地插頭。
11、接地插頭使抽屜在分離試驗連接位置時，保證了保護電路的連續性。
12、采用高強度阻燃型工程塑料，有效加強了防護安全性能。
13、GCK2-Z 智能系列可運用總線技術實現智 能化配 電、控制、監控與無故障運行的功能

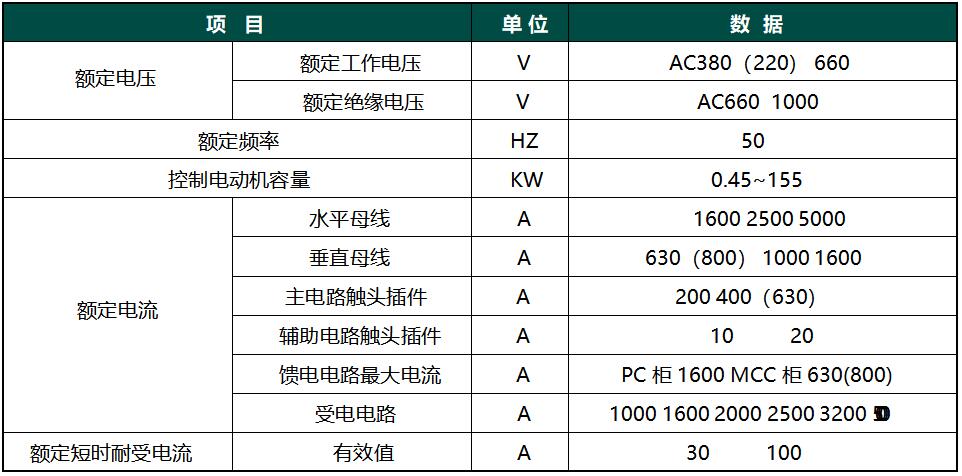

技術參數
