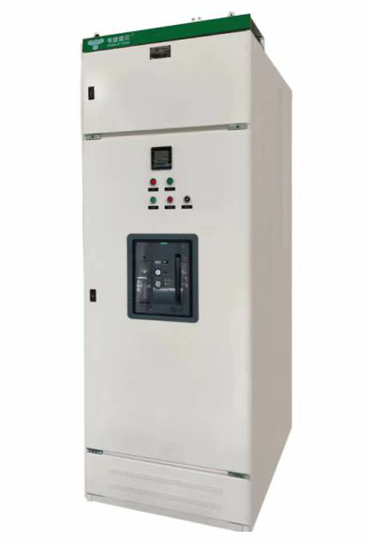

產品概述

GGD 型低壓固定式成套開關設備適用于發電廠、變電所工礦企業等電力用戶的交流  50Hz，額定電壓   380V。額定電流至 1600A  的配電系統中作為動力、照明及配電設備的電能轉換、分配與控制之用。該產品分?jǐn)嗄芰Ω撸�線路方案靈活、組合方便、實用性強。該產品是我國組裝式、固定面板開關柜的代表產品之一。

產品特點

1、GGD 型交流低壓配電柜的柜體采用通用柜的形式，構架采用全新研發的敷鋁鋅板量產  8MF 支架組裝而成，構架零件及專用配套零件實用專用機床生產，以保證柜體的精度和質量。
2、通用柜的零部件按模塊原理設計，并有  20  模的安裝孔。通用系數高，可以使工廠  實現預生產，既縮短了生產制造周期，也提高了工作效率。
3、GGD 柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔， 當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然風道，達到散熱的目的。

4、柜門用轉軸活動鉸鏈與構架相連，安裝、拆卸方便，門的折邊處均嵌有一根山型橡塑條，關門時門與框架之間的嵌條有一定壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。

5、裝有電器元件的儀表門用多股軟銅線與框架連接，柜內的安裝件與柜架間用滾花螺釘連接，
整柜構成完整的接地保護電路。
6、柜內安裝件均鍍鋅、鈍化處理，提高“三防”性能
7、GGD 柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，使整柜美觀大方，面目一新。
8、箱體金屬表面噴涂磷化處理后采用靜電粉末噴涂，附著力強，質感好，整柜呈亞光色調，避免了眩目效應，給值班人員創造了較舒適的視覺環境。

9、柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。
